行業知識分享—脹接工藝介紹

一、什么是脹接

    在換熱器制造過程中，采用機械推力裝置將大于銅管或鋁管內徑的圓球(錐)形金屬物(脹頭)壓入管內并經過一定行程，使銅管或鋁管外徑增大而與套在其上的鋁箱或銅泊制成的散熱片(翅片)產生定量的過盈配合，以提高兩者接觸的可靠性及熱傳導效果的一種工藝，稱為脹接（也稱脹管）。

二、為什么要采用脹接工藝

    脹接工藝是一種在沒有焊接或螺栓連接的情況下，使結構之間緊密貼合在一起的連接方法。這種工藝可以形成一個非常緊密的密封，無需依賴于墊圈或其他密封元件，結構十分簡單；同時脹接避免了焊接可能引起的熱影響區問題，如材料硬化、變形等，過程中不會產生焊接煙塵或有害氣體，對環境更為友好。

三、脹接工藝的應用

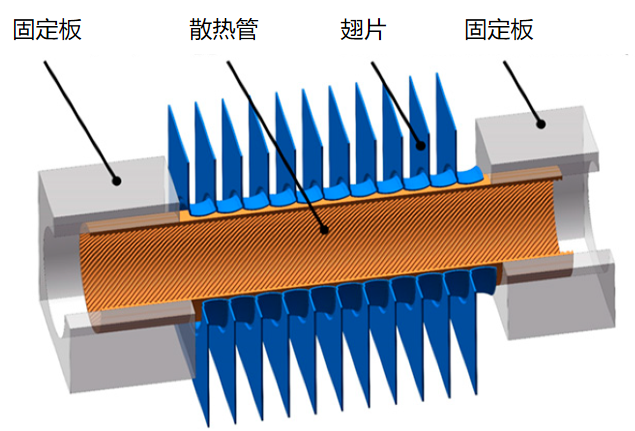

脹接部位示意圖

    在換熱器的生產過程中,換熱管與管板的脹接工序?yàn)閷Q熱管插入預先加工好的圓孔內,然后,用機械設備（脹頭）對冷卻管端進行擴口,通過控制一定的變形量使其與管板圓孔壁緊密貼合,牢固結合成一體。

 四、主要脹接方式

    目前較為常用的脹接工藝有機械脹接、液壓脹接和氣壓脹接。機械脹接采用機械 脹頭擠壓換熱管內壁使其發生彈塑性變形,內徑擴增，上面提到使用脹頭進行脹管的工藝就是機械脹接。該方式具有連接緊密 的優點,但剛性脹接會導致機械損傷,出現管徑不均勻、脹后翅片扭曲歪斜等現象。

    液壓脹接是通過液壓工質對換熱管內壁進行“加壓—保壓—卸壓”,使管翅間形成過盈配合的 一種柔性脹接方式,具有脹接質量高的優點.但由于液壓工質與換熱器工質不同,因此需反復清洗、烘干管壁,增加生產過程的工藝工序。

    氣壓脹接原理與液壓脹接類似，但是加壓介質換成潔凈的氣源。其可以避免液壓油難清理的缺陷，但由于氣體的可壓縮性，該方案對壓縮機的能效與安全措施的配置提出了更高的要求。
