液壓系統中常用的連接形式——R、ZG、PT螺紋

液壓系統中常用的連接形式三

ZG、PT、R螺紋

R、PT、ZG螺紋三個概念非常相似，剛接觸行業的新人時常弄不清他們之間的關系。其實，PT是Pipe Thread管螺紋的簡稱。在我國的標準體系下，55°管螺紋參照GB/T7307 與GB/T7306 可分為非密封管螺紋與密封管螺紋。55°密封管螺紋即常說的R螺紋，其牙型角為55°，錐度為1:16。

R螺紋包括圓錐外螺紋（R1和R2）和圓錐內螺紋（Rc），以及圓柱內螺紋（Rp）。ZG是R螺紋的舊稱。在國內現有的機械加工語境中，一般默認PT螺紋為55°錐螺紋（如果規范的說，其實NPT、G等都可劃入PT管螺紋的范疇）。而ZG是R曾經的稱呼方法，現在的按GB/T標準的機械制圖中，一律應當使用55°密封管螺紋的現代稱呼，即R螺紋。

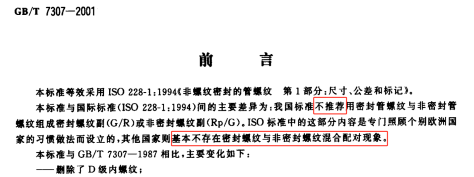

從以上分析我們不難看出，R螺紋和55°圓錐螺紋之間并不能畫等號，因?yàn)槠渲羞€含有圓柱內螺紋Rp。但是在部分低壓管路的采購過程中，似乎將R、ZG、PT混用也并不會出什么問題。這是由于錐柱配合（有時也稱錐直配合）也具有一定密封性。GB/T7307標準前言部分提及的G/R配成螺紋副的現象，只是個別歐洲國家的使用習慣，實際并不推薦。

在實際應用中，低壓管路使用這種配合并不會出現明顯泄露，有時甚至?xí)驗殄F柱強行擰合造成的齒間形變?cè)黾用芊庑?。所以這種約定俗稱的混用也就一直延續了下來。

那么NPT和R螺紋之間能否混用呢？答案是無法有效混用。因?yàn)殡m然他們的錐度相同，但NPT的牙型角大于R螺紋，強行擰入有不小幾率滑絲。由于配合不緊密，長時間使用又非常容易松動。

總結而言，對密封性要求高的場合，請規范使用ZG、R、PT這三個術語，以免造成重大安全事故。對密封性需求不高的場合，混用這三個術語不會造成明顯的問題。注意：NPT和UN等美系螺紋術語在任何情況下都不能與以上三個混用。
