外殼體液壓試驗工段

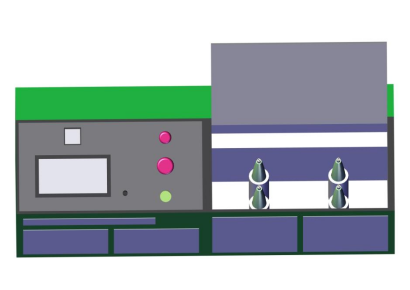

    江蘇卡普蒂姆外殼體液壓試驗實驗工段采用一體式覆蓋設計，提供四個檢驗工位同時做水壓試驗。以監測外殼體鎖緊結構的剛性。外罩全防保護殼，防止試驗介質外溢，防止高壓水傷人。

設備構成

本設備由以下結構組成

操控與交互端：本設備通過工控機操控PLC，工控機連接顯示屏PLC和工控機可以通過串口、以太網、現場總線等方式進行數據交互，實現設備之間的數據傳輸和通信；工控機可以使用編程軟件編寫程序，通過PLC實現對設備的操控。

打壓裝置：打壓裝置一般由柱塞泵、配套電機、壓力管路、水箱等組成。打壓通常選用柱塞泵，這是一種依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油的高壓泵。配套電機為變頻電機，管路采用耐壓管路、水箱容積為25L。

裝夾工裝：根據客戶需求定制，本設備為四工位標準立式固定。排水插頭和注水打壓插頭均采用快插式設計，能夠在短時間內插拔更換，縮短試驗時間。

耐壓快插接頭

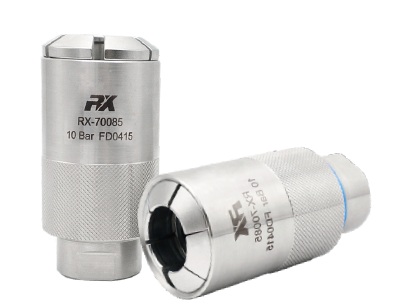

耐壓快插接頭密封形式為端面密封、承壓高、密封圈易于更換。接頭采用推拉式操作、直通設計，能夠?qū)崿F(xiàn)流量無損。本結構鎖緊模式為外包式螺紋鎖緊，無須旋轉，保護產品螺紋。

功能實現

可根據客戶需求、可對待測產品實現自動打壓、延時保壓、自動補壓等基本功能。可按采用簡單的人機交互形式設置基本參數，交互界面可選擇觸控屏與經典計算機顯示器兩種。

實驗工位采用全包圍設計，裝夾期間開啟觀察蓋，裝夾完畢后打壓過程中觀察蓋閉合。

本設備可實現自動補壓，保壓過程中壓力曲線較為平穩，無明顯波動。
