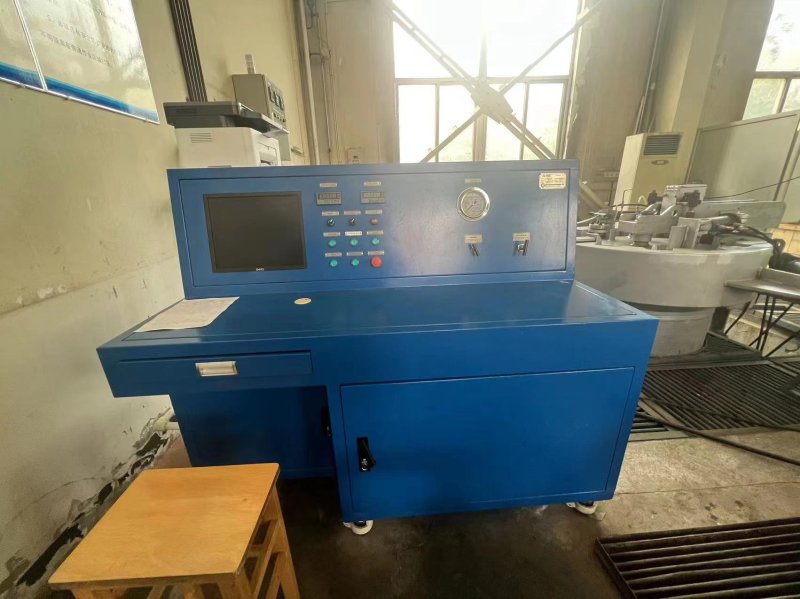

智能水壓試驗機
圖片
一、智能水壓試驗機介紹：
智能水壓試驗機由兩部分組成，計算機控制部分、動力源壓力控制部分。由計算機設定試驗參數，壓力傳感器檢測系統壓力，經過數據采集卡進入計算機，計算機精確捕捉爆破峰值，計算機操作控制整個測試過程。
二、功能介紹：
1.靜壓試驗;
2.爆破試驗;
3.試驗環境溫度和介質溫度:常溫;
4.試驗壓力無級調節，靠計算機程序控制，試驗參數設定后可以自動升壓、保壓、泄壓排氣;
5.試驗程序有：(可選擇)①、恒速升壓-爆破 ②、恒速升壓-保壓-泄壓 ③、恒速升壓-保壓-爆破。
6.實現計算機控制功能，試驗壓力試驗過程中可以任意設定單段或者多段保壓測試也可以保壓或測泄漏后直接爆破，升壓速度能保持恒定，可實現無級調節，升壓速度可顯示：被試件發生破裂、爆破設備自動停止加壓，試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意查詢打印試驗報表；打印內容包括實驗項目、升壓速度、測試時間、被測件生產廠家、管件型號、測試編號和檢驗員等。
7.設備出現緊急信號能夠手動泄除試樣及設備內部壓力
試驗臺結構
| 序號 | 主要部件 | 詳細組成 | 功能描述 |
| 1 | 計算機控制系統 | 計算機、多功能數據采集卡、采集端口接線卡柜體由Q235制作后噴涂處理。 | 采集壓力信號，控制爆破試驗，控制電磁閥，比例調節閥進行壓力調節，顯示曲線等功能。 |
| 2 | 動力源控制系統 | SHINEEAST牌GD100氣液增壓泵、高壓球閥、耐高壓管路。 | 采用SHINEEAST牌高壓氣液增壓泵，輸出壓力可調，可保壓自動補壓。 |
| 3 | 測量采集系統 | 壓力傳感器，數據采集卡,比例控制閥等。 | 將爆破壓力轉為電流輸出，保證平滑曲線。 |
| 4 | 檢測采集系統 | 美國NI數據采集卡及控制軟件Labview。 | 采集各路爆破壓力，并能實時顯示壓力曲線。 |
| 5 | 電氣控制系統 | 配電盤，控制器，交流接觸器，電磁控制閥等。 | 實現自動電路控制，控制系統啟停。 |
三、技術參數
名稱:計算機控制水壓試驗機
機箱:一體式計算機水壓試驗機箱
型號 :QBS-G64MP-A
控制方式:計算機控制
壓力范圍:0-40PA(0-350Pa可選)
試驗介質:水、油、乳化液
外形尺寸:1600*1200*1450mm
水箱容積:20L/50L(可選)
設備特點:計算機自動控制、氣控高壓閥門、采集卡、打印試驗結果、曲線等
四、應用場景
水壓探傷
小型閥門的耐壓和爆破測試
壓力容器水壓試驗和爆破試驗
各種金屬和非金屬管材的靜壓和爆破試驗
各種石油工具的耐壓試驗
壓力儀器儀表的壓力檢測和校訂
向高壓反應釜中注入化學試劑
消防水帶和滅火器等消防器材的壓力測試和爆破測試
汽車制動系統的檢測

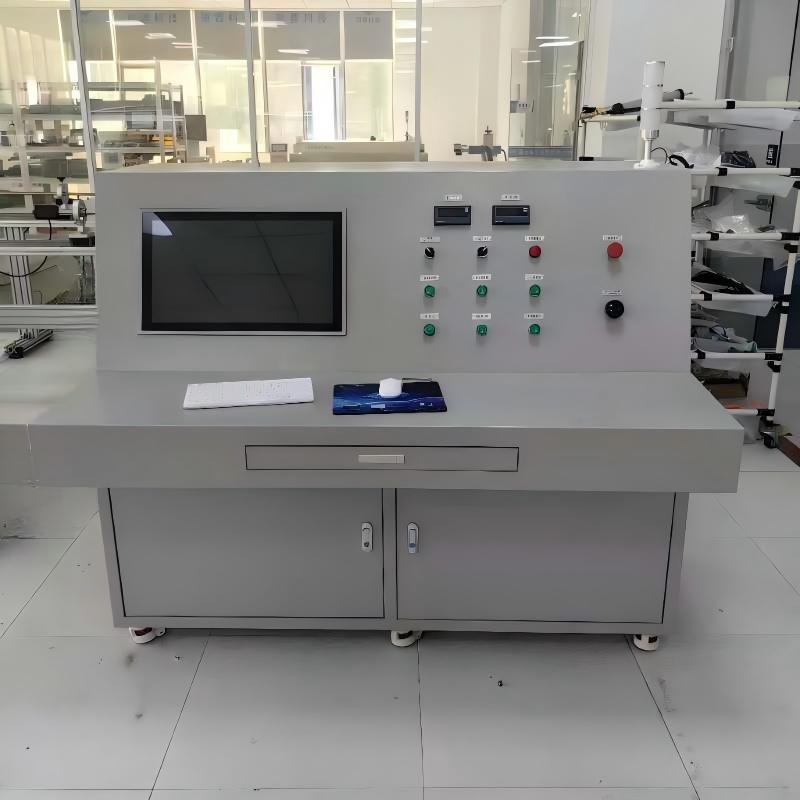

智能水壓試驗機
圖片
一、智能水壓試驗機介紹：
智能水壓試驗機由兩部分組成，計算機控制部分、動力源壓力控制部分。由計算機設定試驗參數，壓力傳感器檢測系統壓力，經過數據采集卡進入計算機，計算機精確捕捉爆破峰值，計算機操作控制整個測試過程。
二、功能介紹：
1.靜壓試驗;
2.爆破試驗;
3.試驗環境溫度和介質溫度:常溫;
4.試驗壓力無級調節，靠計算機程序控制，試驗參數設定后可以自動升壓、保壓、泄壓排氣;
5.試驗程序有：(可選擇)①、恒速升壓-爆破 ②、恒速升壓-保壓-泄壓 ③、恒速升壓-保壓-爆破。
6.實現計算機控制功能，試驗壓力試驗過程中可以任意設定單段或者多段保壓測試也可以保壓或測泄漏后直接爆破，升壓速度能保持恒定，可實現無級調節，升壓速度可顯示：被試件發生破裂、爆破設備自動停止加壓，試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意查詢打印試驗報表；打印內容包括實驗項目、升壓速度、測試時間、被測件生產廠家、管件型號、測試編號和檢驗員等。
7.設備出現緊急信號能夠手動泄除試樣及設備內部壓力
試驗臺結構
| 序號 | 主要部件 | 詳細組成 | 功能描述 |
| 1 | 計算機控制系統 | 計算機、多功能數據采集卡、采集端口接線卡柜體由Q235制作后噴涂處理。 | 采集壓力信號，控制爆破試驗，控制電磁閥，比例調節閥進行壓力調節，顯示曲線等功能。 |
| 2 | 動力源控制系統 | SHINEEAST牌GD100氣液增壓泵、高壓球閥、耐高壓管路。 | 采用SHINEEAST牌高壓氣液增壓泵，輸出壓力可調，可保壓自動補壓。 |
| 3 | 測量采集系統 | 壓力傳感器，數據采集卡,比例控制閥等。 | 將爆破壓力轉為電流輸出，保證平滑曲線。 |
| 4 | 檢測采集系統 | 美國NI數據采集卡及控制軟件Labview。 | 采集各路爆破壓力，并能實時顯示壓力曲線。 |
| 5 | 電氣控制系統 | 配電盤，控制器，交流接觸器，電磁控制閥等。 | 實現自動電路控制，控制系統啟停。 |
三、技術參數
名稱:計算機控制水壓試驗機
機箱:一體式計算機水壓試驗機箱
型號 :QBS-G64MP-A
控制方式:計算機控制
壓力范圍:0-40PA(0-350Pa可選)
試驗介質:水、油、乳化液
外形尺寸:1600*1200*1450mm
水箱容積:20L/50L(可選)
設備特點:計算機自動控制、氣控高壓閥門、采集卡、打印試驗結果、曲線等
四、應用場景
水壓探傷
小型閥門的耐壓和爆破測試
壓力容器水壓試驗和爆破試驗
各種金屬和非金屬管材的靜壓和爆破試驗
各種石油工具的耐壓試驗
壓力儀器儀表的壓力檢測和校訂
向高壓反應釜中注入化學試劑
消防水帶和滅火器等消防器材的壓力測試和爆破測試
汽車制動系統的檢測
