三瓣卡箍式快開盲板技術說明

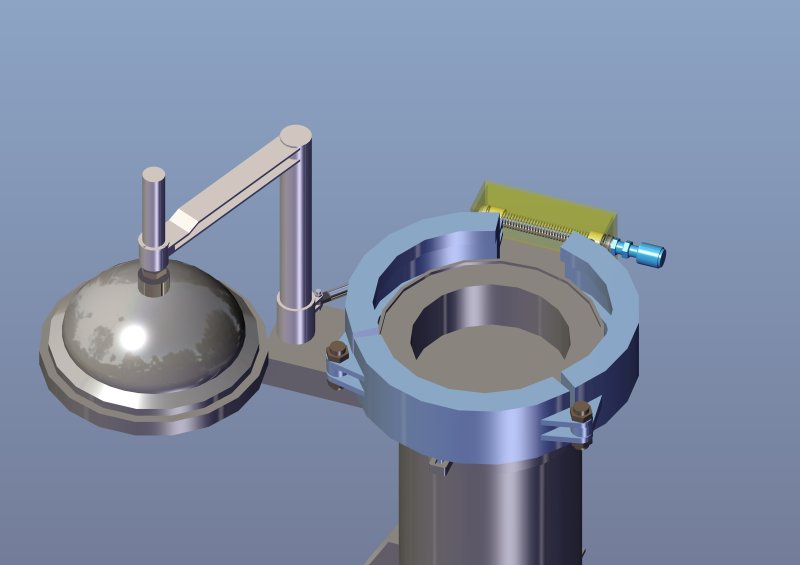

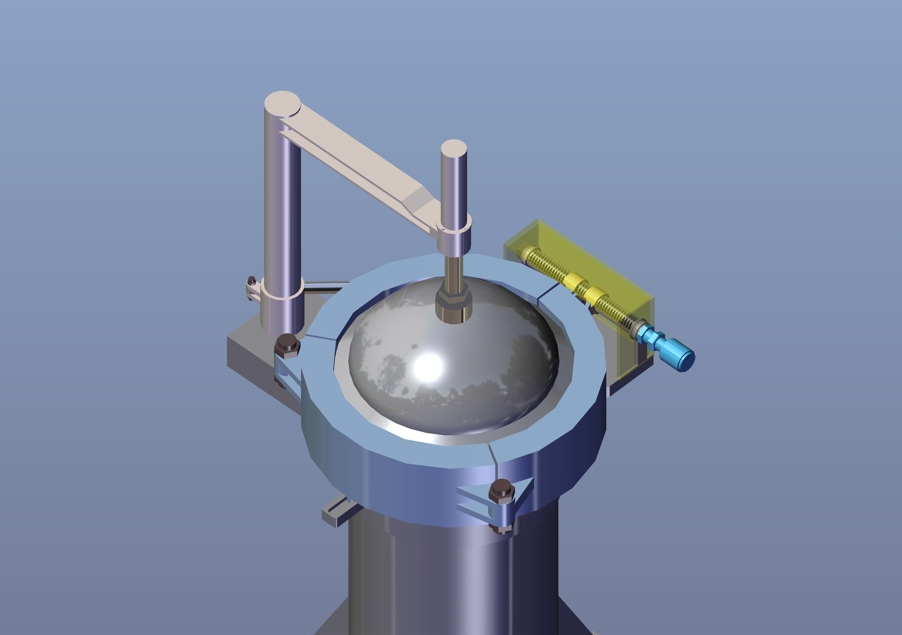

一、結構組成
產品部件 | 制造工藝與功能 |
頭蓋 | 鍛件整體加工或鍛件+封頭焊接成型，大口徑高壓工況優先采用焊接封頭結構以增強承壓能力。 |
盲板座 | 與筒體材料性能匹配的鍛件整體加工，優化焊接兼容性，避免異種材料應力集中。 |
卡箍 | 三瓣式分體設計，單絲桿聯動驅動，嚙合面積＞90%，確保壓力均勻分布。 |
密封圈 | 標準O型圈（可選氟橡膠/NBR材質），靜態壓縮密封，無滑動摩擦。支持唇形密封圈升級選項。 |
開閉機構 | 轉臂+絲桿機械傳動，配備銅套軸承降低摩擦系數，操作扭矩≤50N·m（DN500工況實測）。 |
安全聯鎖 | 符合GB/T 35013-2018標準，雙重機械鎖止，防止帶壓誤開啟。 |
二、產品特點與優勢
1.密封可靠性
密封圈與密封面無相對運動，避免旋轉磨損，壽命提升3-5倍（對比旋轉式盲板）。
支持雙向承壓設計，高壓（PN10~PN40）工況下泄漏率＜0.1ppm。
2.結構強度優化
卡箍三瓣式分載設計，應力分析顯示峰值應力降低35%（ANSYS仿真數據）。
封頭焊接頭蓋可承受2.5倍設計壓力爆破測試（DN1200/PN25案例驗證）。
3.操作便捷性
單人手輪操作（可選液壓驅動），啟閉時間＜2分鐘（DN800口徑）。
卡箍自對中設計，允許±1.5mm軸向安裝偏差。
4.維護經濟性
無需**工具，更換密封圈耗時＜15分鐘。
卡箍表面可堆焊Stellite 6合金，耐顆粒介質沖刷，延長大修周期至5年。
三、技術參數補充
項目 | 典型值 | 備注 |
適用口徑 | DN150~DN2500 | 超大口徑需定制支撐框架 |
壓力等級 | PN10~PN420/Class150~2500 | 高壓型需增加卡箍預緊力校驗 |
溫度范圍 | -50℃~+200℃ | 高溫工況推薦金屬纏繞墊片 |
密封圈壽命 | 5000次循環（標準工況） | 磨蝕介質環境需縮短至2000次 |
四、選型建議
1.優先選用場景
天然氣管道清管器收發筒、高壓反應釜快開門等需頻繁啟閉的場合。
含固體顆粒介質（如煤漿、礦漿）管線，建議選配硬質合金密封面。
使用注意事項
1.安裝階段：需激光對中檢測卡箍嚙合面平行度（公差≤0.1mm/m）。
2.維護階段：每次開啟后清潔密封槽，硅脂潤滑絲桿（禁止使用石墨潤滑劑）。
3.升級選項
智能監測型：集成壓力傳感器+RFID標簽，實時監控密封狀態并記錄開閉次數。
防爆設計：ATEX認證版本，適用于易燃易爆環境。
