1三維建模及實物示意圖

三維參照?qǐng)D-壓力容器主體

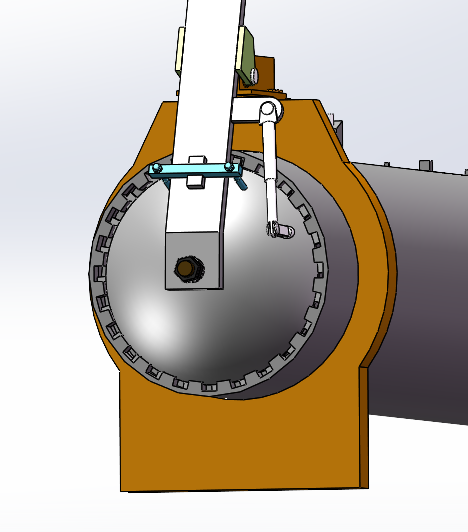

三維參照?qǐng)D-蓋體閉合

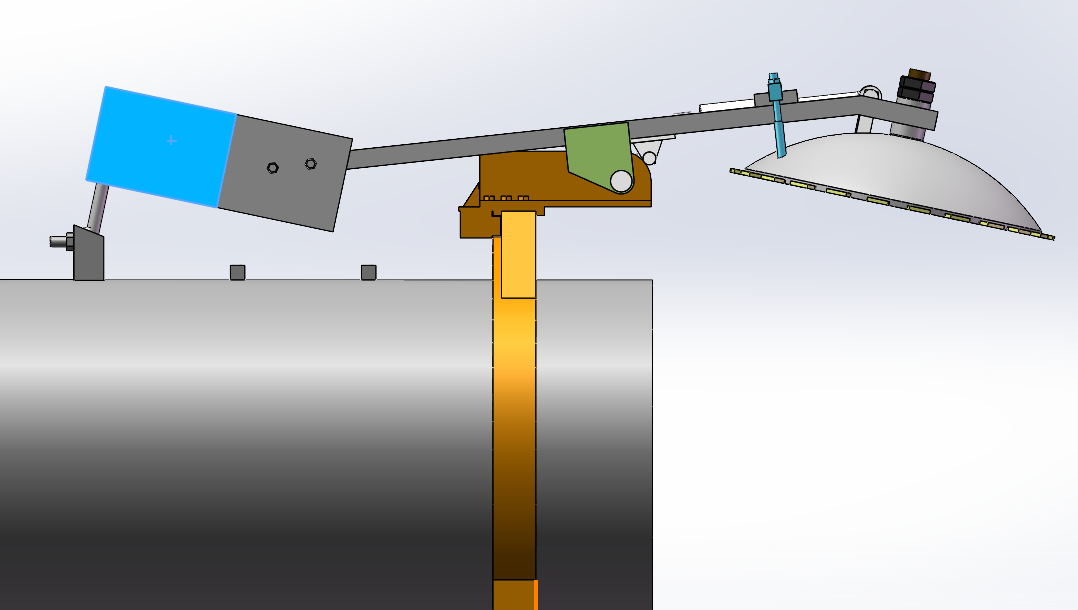

三維參照?qǐng)D-蓋體開啟

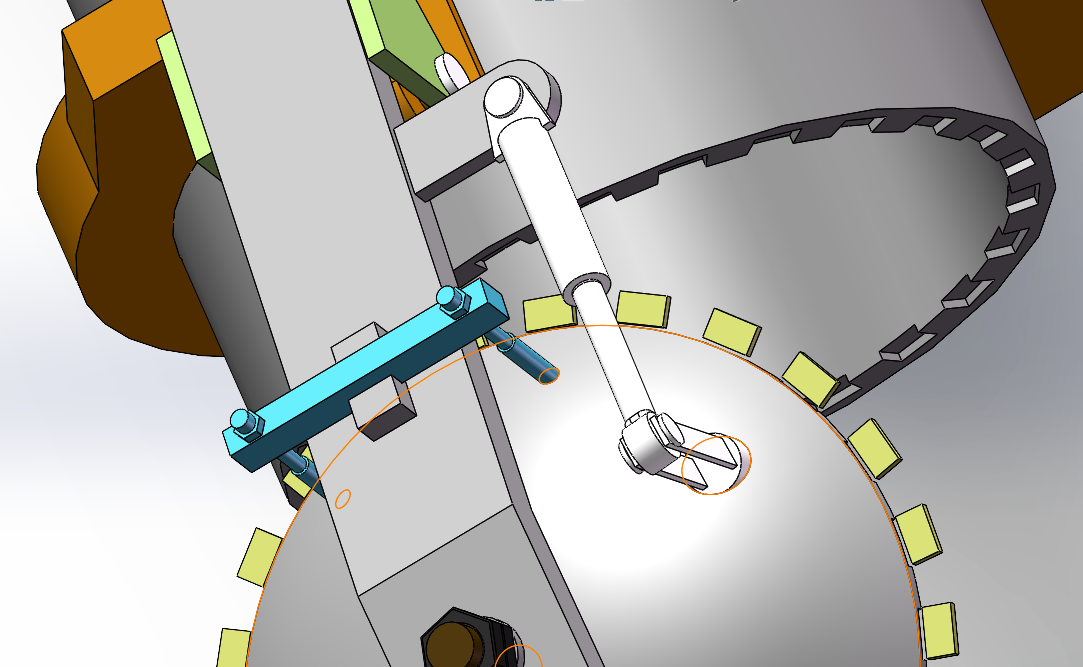

液壓缸推進旋轉

三維俯視圖

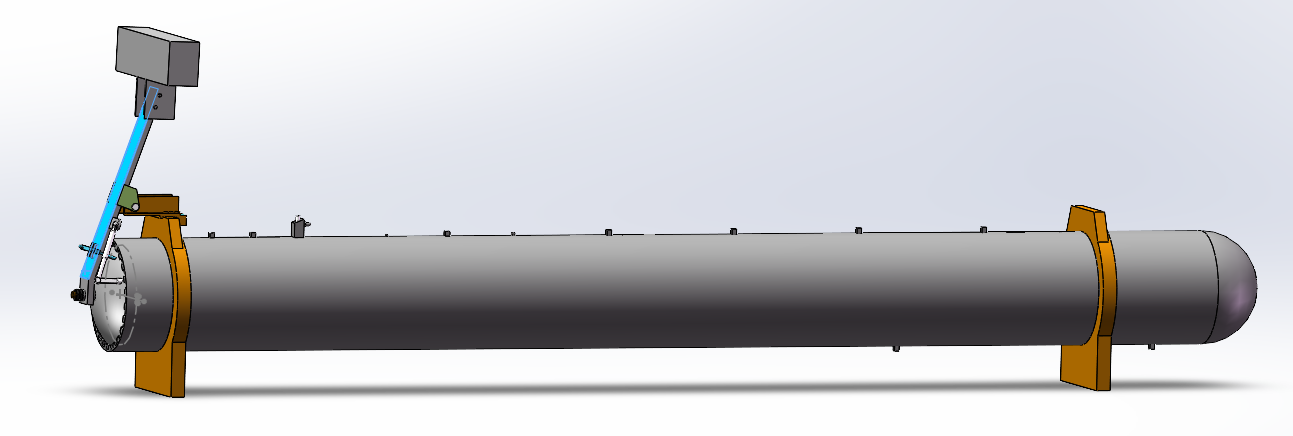

側視圖

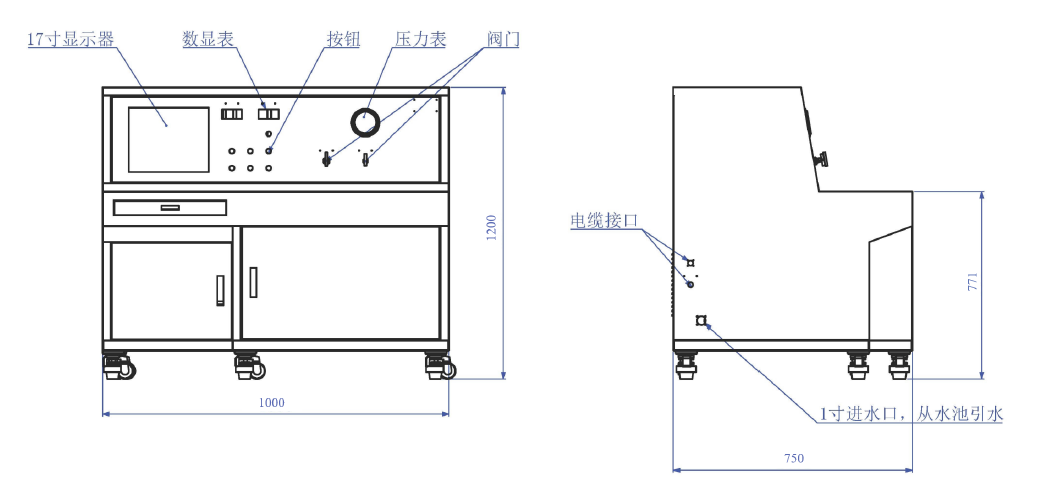

試驗機外形示意圖

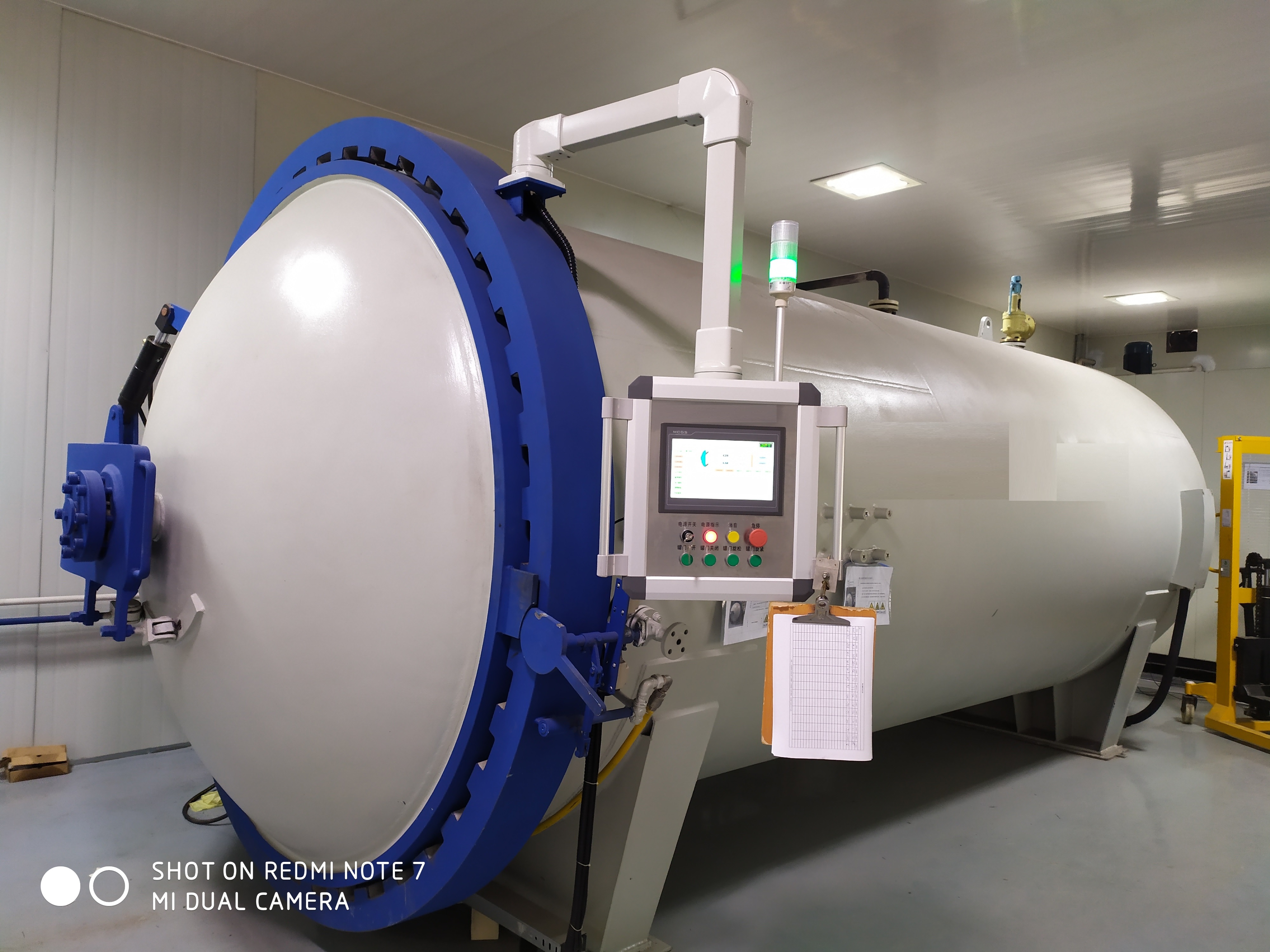

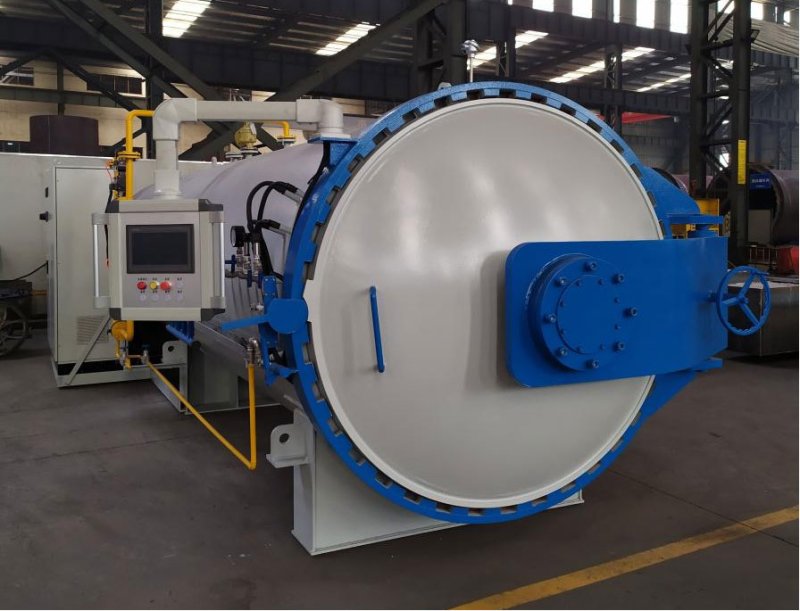

壓力容器主體參照?qǐng)D

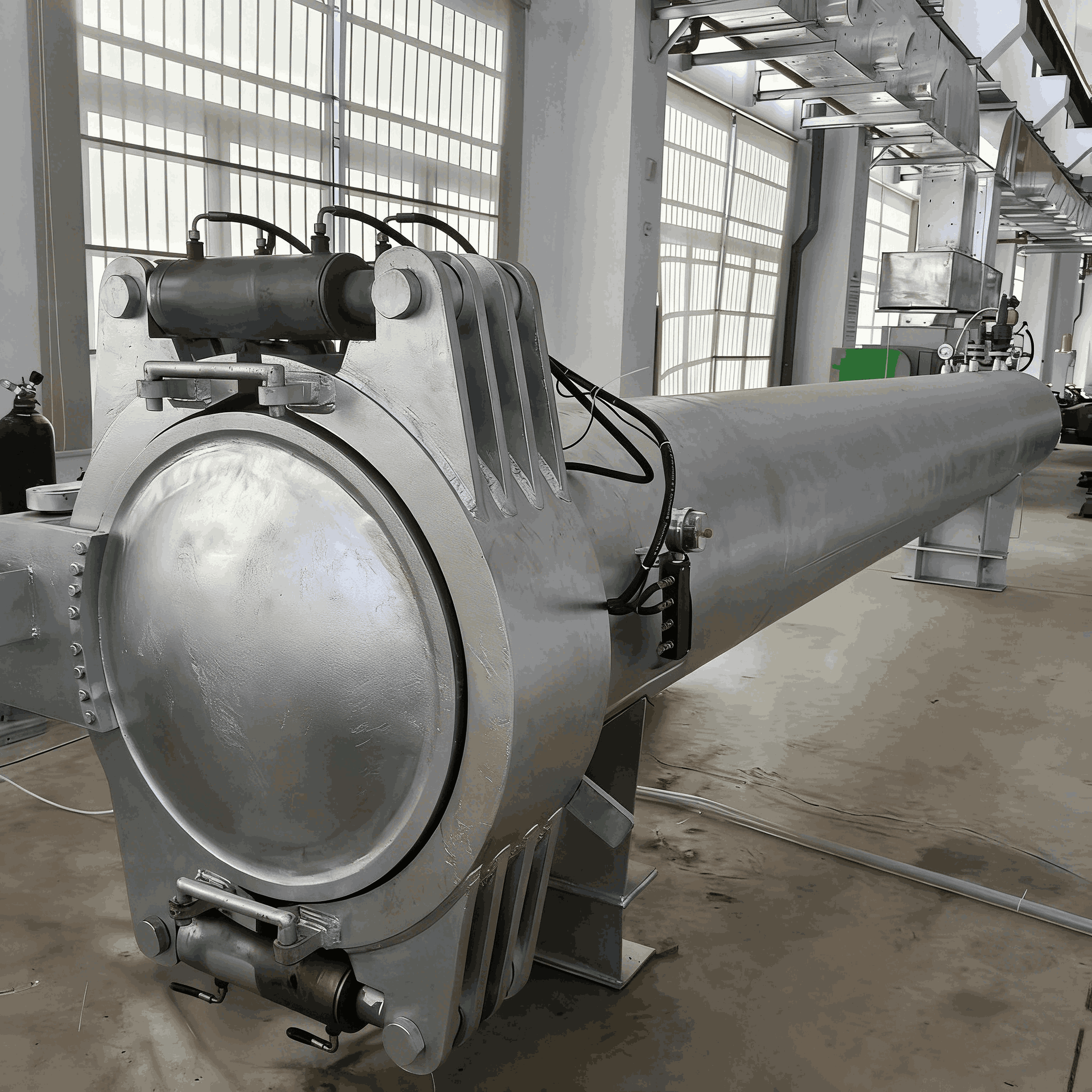

快開式容器閉口示意圖

                   快開式容器開口示意圖

2功能實現

2.1功能響應

2.1.1水壓裝置的壓力操控方式可選擇自動操控模式與手動操控模式。所謂的自動操控主要的是指采用計算機預先編訂試壓步驟，然后利用高壓泵和計算機操控平臺按照既定程序?qū)y(cè)試產品實施注水加壓實現水壓測試。

2.1.2可實現壓力自動升降，可設定多階段壓力測試模式。數據可以多組模式保存，每組可設定5個連續測試階段，每個階段都可以設定工作時間和壓力，并可以進行單步操作。水壓裝置系統通過計算機軟件編程輸出的操控信號，操控泵組完成高壓輸出，實現壓力自動升降。設定程序增壓至高壓，進入停機保壓計時階段，計時完畢自動泄壓，直至進入常壓狀態（壓力下降為“0”）；系統按照提前設定好的階段提供壓力，并可進行單個的測試過程。

例如單次水壓測試程序步驟如下

階段一：設定壓力1Mpa保壓5分鐘；

階段二：設定壓力1.5Mpa，保壓10分鐘；

階段三：設定壓力5Mpa保壓20分鐘；

階段四：設定壓力7Mpa 保壓10分鐘；

階段五：設定壓力10Mpa 保壓20分鐘；

階段六：計時完畢，提醒泄壓閥打開，自動泄壓。

單個壓力的測試過程如下

需要直接測試壓力為10Mpa，可以實現在操控軟件設定保壓壓力為10Mpa，設定保壓時間為20分鐘，然后當前測試壓力會按照既定程序直接升壓至10Mpa，然后進入保壓計時，計時完畢，自動泄壓。

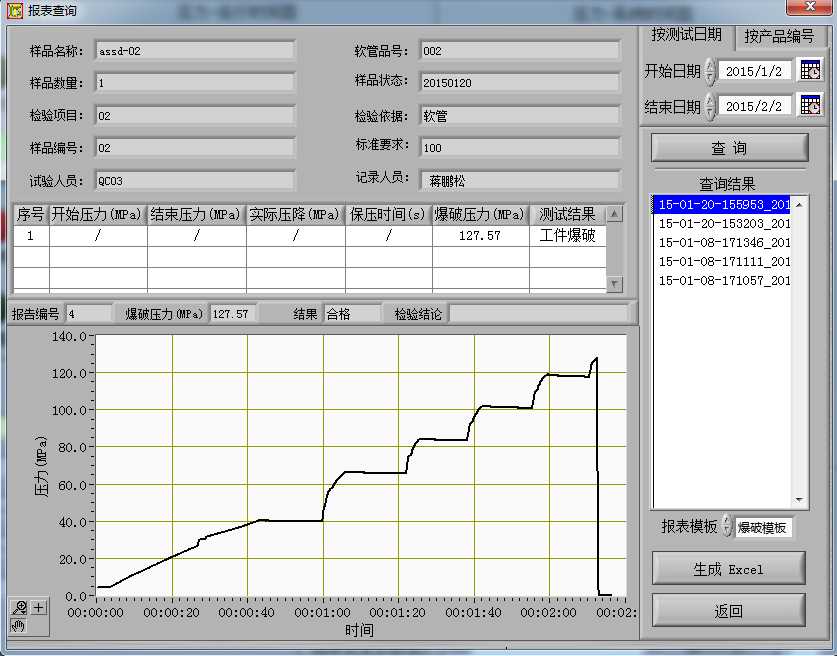

2.1.3能夠自動記錄測試時間，顯示當前時間、深度、壓力及工作狀態；水壓裝置利用數據采集系統，可實時對當前的測試時間，測試深度，換算壓力進行顯示并可進行保存。工裝狀態是通過壓力曲線來體現的，“當前壓力值”具體是通過壓力傳感器（壓力信號變送器）來采集的，“時間”是計算機自動計時，“深度”是通過當前壓力在系統軟件內部進行的單位換算完成的，工作狀態是通過實時的壓力曲線來顯示的，例如在加壓的過程中，壓力曲線呈現上升狀態，在保壓過程中壓力曲線程保持狀態，在泄壓過程中壓力曲線呈下降狀態。

2.1.4在操控方面，操控面板有“急?！卑粹o，如出現失控或者是其他情況發生，可利用“急?！边M(jìn)行強行斷電，強行中斷測試，避免出現失控狀態或者是其他情況發生造成的傷害。

2.1.5具有超壓報警以及自動泄壓閥的功能，對于超壓報警和自動泄壓閥的功能卡普蒂姆水壓裝置在軟件系統中設定有安全壓力值，當系統出現情況或者是外力造成的超壓，高壓等狀態，軟件系統會發出一個“開關量”的命令給報警裝置，同時自動泄壓閥接到信號并進入常開狀態，對系統，管道內部的水壓進行釋放（強行泄壓）。

2.1.6測試時間可調節，系統軟件對于測試時所設定的時間是可以調節。

分段保壓，連續升壓

2.2產品組成

水壓裝置主要由計算機、數顯表、PLC、軟件、壓力傳感器、試水壓泵等組成。水壓裝置組成示意圖如圖。

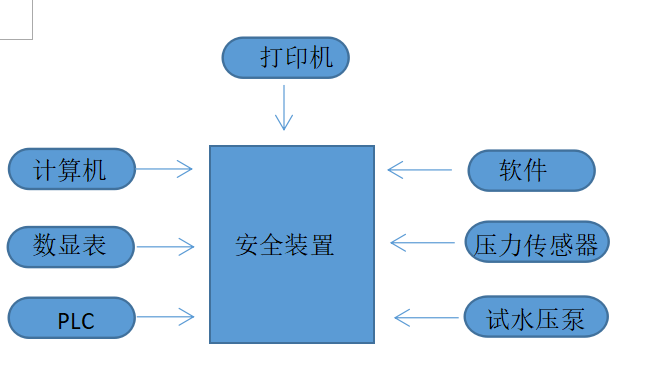

水壓裝置組成示意圖

計算機為研華工控機，配有22寸液晶顯示屏幕，選用的型號是610，是為操控壓力和數據采集提供操作平臺。

數顯表為定制，主要指的是壓力數字式顯示，是由壓力傳感器采集型號，通過數顯表數字顯示當前壓力值，便于精確讀數。供電為220V供電，并可轉化輸出通訊，為計算機采集系統提供通訊支持。

PLC為西門子品牌，他接受上位機的軟件指令，同時反饋采集數據的編輯平臺。

壓力傳感器也稱為壓力變送器，選用的是美國ssi，精度為0.5%fs，供電為24V，輸出為4~20ma信號，主要是對主管道的壓力進行采集，然后通過信號輸送到數顯表/PLC內部。

軟件為卡普蒂姆試壓軟件，是在LabVIEW軟件平臺開發的程序，為測試壓力，測試數據，測試平臺提供開發軟件。

試水壓泵為意大利AR/Interpump泵，內置三柱塞，材質為陶瓷，密封圈為意大利原裝進口密封圈，通過上位機操控輸出高壓液體。

2.3工作原理

水壓裝置負責完成所有試驗傳感器信號的采集、試壓流程的切換、測試壓力的采集數據的打印、異常判斷等工作內容。

根據客戶要求實現對測試產品的增壓→保壓→泄壓的過程，可對整個的測試過程軟件設定步驟，階段性增壓，自動泄壓的方式進行高壓測試。 系統通過管道壓力傳感器實時采集信號的傳輸以及數據的反饋，完成測試過程、測試數采集和壓力曲線的記錄、輸出，直接打印測試數據、試驗報告，從而實現對產品的原始數據記錄。

2.4物理特性

2.4.1設備尺寸

操控臺為全密封結構，材質為304/316金屬組成，厚度為2mm，具體的尺寸為1000*750*1200.總占地為2m2。

2.4.2內部結構

水壓裝置整機采用機箱式機構，整體布局整齊。

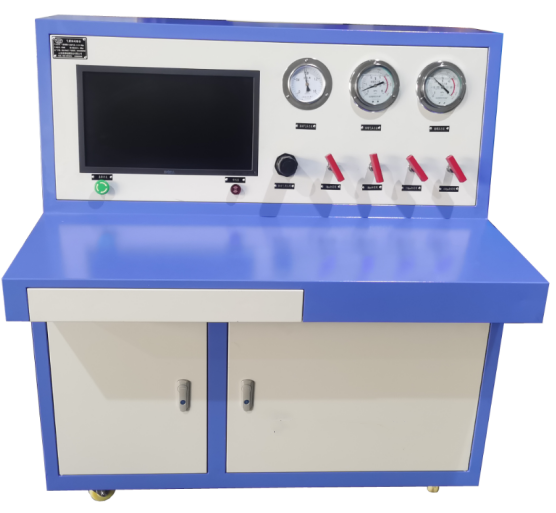

水壓裝置圖

水壓裝置采用封閉式機箱組成的方式，模塊化布局和操控，整體布局整齊管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、方便試驗壓力操控和測試介質多樣化。計算機軟件程序操控。采用高速采樣卡采樣試驗數據。滿足試件不同的安裝方式。

2.4.3系統特點

1.硬件特點

系統管路遵循“橫平豎直”的原則進行布置；

閥門、儀表等需要操作、觀察的部件均設計在易操作及觀察的位置；

安全閥、壓力傳感器等經常校驗的儀器儀表均安裝在方便拆裝的位置，方便校驗；

系統設計有安全閥，對系統有安全保護；

系統設計有過濾器，對整個系統的介質進行過濾，保證進入工件的介質為潔凈的介質；

電氣元件采用施耐德品牌，PLC采用德國西門子品牌，工控機采用中國臺灣研華品牌；

設計有三色報警指示燈，對工作狀態進行識別；紅色為故障報警，黃色為待機狀態，綠色為運行狀態；

2.軟件特點

操控軟件成熟，界面人性化，運行可靠性高；

各路系統能夠各自工作，能夠根據設定程序進行聯動工作；

采集數據存入數據庫，可供查詢，打印（可以按客戶需求的報告格式輸出）；

操控系統為電腦增加了系統的靈活性，將操控、人機界面、數據處理、通訊等功能集成在一臺PC中的解決方案，減少了板卡 和CPU處理的信息量，提高處理性能，提高整體的運行速度，擴充了整體的存儲量和數據的處理量；

數據導出功能：各項加工參數能通過EXCEL、文本、XML等文件格式導出。
