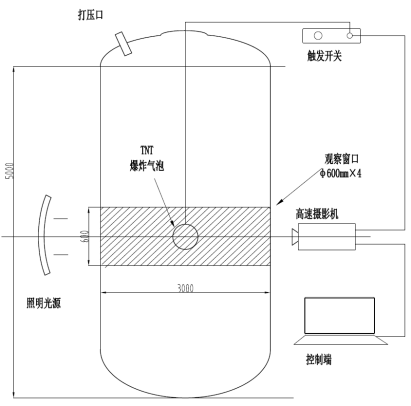

裝置示意圖

功能: 模擬水下氣泡脈動試驗，本設備可承受深海3000米壓力環境下不大于200gTNT當量爆破的深海爆破沖擊環境。

什么是氣泡脈動試驗？

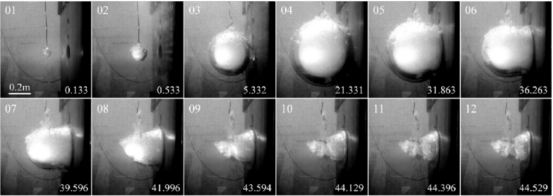

    氣泡脈動實驗是一種用于研究氣泡動態行為的實驗。一般采用TNT或者RDX等物質在水下激發，產生大量高溫高壓氣體并形成氣體球；當氣體球迅速膨脹到內環境接近周圍水壓時，在慣性作用下會繼續膨脹以至達到過度膨脹狀態；而后，由于氣泡內壓力小于周圍的水壓，氣泡將被壓回“原形”；壓縮到Min值時，球內的氣壓達到頂點，再次膨脹。這個過程被稱為氣泡脈動。

    目前水中爆破參數主要采用高速攝影法與電測法兩種方式進行測量。其中電測法利用壓力傳感器測距離脈沖一定范圍內沖擊波的歷程；而高速攝影法則采用CCD高速攝影機實拍罐體內爆破的圖像，結合圖像處理技術得到氣泡脈動的直徑與周期。

設備組成

    江蘇卡普蒂姆海洋裝備有限公司模擬深海環境大型爆破水箱由打壓裝置、耐壓耐爆實驗艙、影像分析系統、激發裝置、操控臺等模塊組成。

    打壓裝置由壓力管路、高壓泵、離心泵、變送器和壓力表等組成。主要負責為實驗艙提供30MPa（Max）的壓力環境，并確保環境穩定，壓力波動。同時可生成以時間為橫坐標的壓力曲線，體現在實驗報告上。

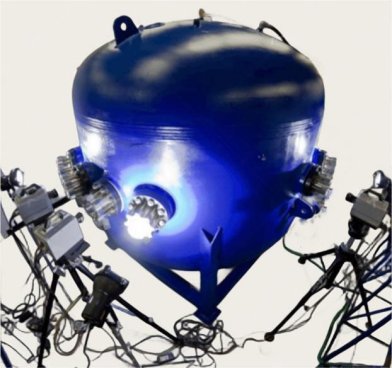

實驗艙由強度合金構成，具備耐高壓與耐爆破沖擊的特性。外層具備觀察舷窗，可以滿足人為觀察與高速攝影機呈像的需求。同時外設穿艙接頭，可實現應力監測等實施數據傳輸。

    影像分析系統由高速攝像機、影像分析軟件組成。主要目標是清晰呈現水下爆破后形成的氣泡擴展與收縮的過程。并能夠記錄周期、直徑、湮滅時間等基本參數，并以表格形式體現在實驗報告上。

    操作臺頁面即人機交互端，由工控機、plc、顯示器、數顯屏、操控按鈕、急停開關等部件組成。壓力操控方面可實現自動操控與手動操控切換。同時可以實時顯示內部壓力狀態，以便于在實驗過程中檢測是否有壓力異?；蛘咝孤?。實驗過程中的各類參數（壓力、氣泡尺寸、脈動周期等）將實現以報告的形式被記錄下來，可供查閱。
