固體火箭發動機燃燒室殼體試驗裝置

  火箭發動機燃燒室殼體是固體火箭發動機的關鍵部件之一，該殼體使用旋壓工藝成型，其內壓試驗程序包括水壓試驗、水壓爆破試驗、正壓氣密性試驗等三方面的內容，各方面具體試驗程序如下。

  江蘇卡普蒂姆海洋裝備有限公司水壓試驗機（內壓測試）

  本設備由打壓裝置、計算機、動態信號測試系統、壓力管路等部件組成。

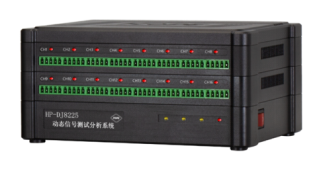

試驗機外觀示意圖                               動態信號測試系統

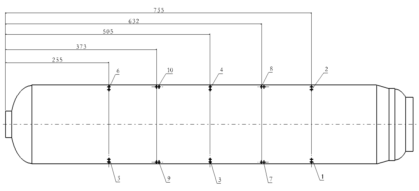

應變測試點位測試系統

  打壓裝置：作為試驗介質的灌注與壓力環境構建單元

  壓力管路：打壓裝置控制釜體壓力的媒介

  動態信號測試系統：可以同時接入不同類型的傳感器，對應變位移、溫度、等物理量進行同步精確測量。

  計算機：負責總體控制、數據采集與傳輸、人機交互界面等模塊的控制。

  壓力由打壓裝置中的柱塞泵提供，其具有精度高，控壓穩定等特點。打壓裝置通過壓力管路對釜體內壓力環境進行控制，與此同時，控制系統從壓力管路內部直接采集壓力數據作為實驗參數。高精度壓力變送器將實時傳輸釜體內壓力數據，并加以記錄和分析。

控制端器件示意圖

  動態信號測試系統基于模塊化設計，每臺設備由1臺通訊主板與8塊采集板組成，構成64通道動態測量系統。同時可多臺設備并行同步工作，多達256通道。并且各通道可以同時接入不同類型的傳感器，對應變、電壓、電流、力、荷重、壓力、扭矩、位移、溫度、振動、加速度、速度等物理量進行同步精確測量。

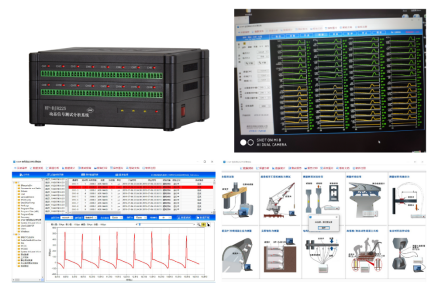

動態信號測試系統基硬件及界面

  系統特點

  采用嵌入式系統控制，配合獨特的軟硬件信號處理技術和磁耦隔離技術，系統具有極強的現場抗干擾（工頻干擾）能力。

各測量通道任意選擇模擬量輸入類型(DC、AC、IEPE和應力應變)，保證互不干擾，可直接接入市面各型傳感器而無需其他輔助設備,做到真正的全能輸入。

信號基本分析處理模塊包括頻譜分析（包括FFT、自譜、互譜、相關性）模塊、頻響分析模塊、微積分分析模塊、數字濾波模塊、應變花計算模塊、殘余應力計算模塊、低頻重采樣模塊、模態分析模塊（選配）。

特有數字、模擬補償技術，根據工況選擇補償方法，保持測點相互隔離，避免補償而引起的通道之間串?dāng)_。

每個測點DA平衡,不損失測量范圍；AD測量，無需電子開關或繼電器切換，保證長期的穩定性、一致性。

所有測點同步采樣、顯示、保存，采樣頻率可達200KHz。

特有的“軟”硬件技術，方便后期升級硬件，客戶可根據測試需求自主定制硬件，設置軟件參數，軟件編輯硬件，使得設備滿足各種測試需求。

設備便攜、輕量化設計，攜帶使用方便。特別適合野外、車載或機載工況下工作。

  江蘇卡普蒂姆海洋裝備有限公司正壓氣密性試驗機（內壓測試）

  本設備由氣壓系統、壓力管道閥門、快插接頭、計算機等部件組成。

正壓氣密性試驗機示意圖

  氣壓由壓縮機作為氣源，通過壓力管路導向待測容器。管路中設置有壓力傳感器，可實時反饋系統內的壓力數據。本設備設計有快插工裝，在裝配過程中省時省力，即插即用并且可耐高壓。提高了生產效率，降低了人工成本。

  該設備主要部件采用國產及進口廠家產品，結合美國NI公司的（LABVIEW）測控軟件，使得整臺設備操作簡單，性能穩定，通過智能PID（比例+積分+微分）控制，使系統進入穩態后無穩態誤差，改善系統在調解過程中的動態特性，超前控制消除余差，使系統波形精度更穩定準確。

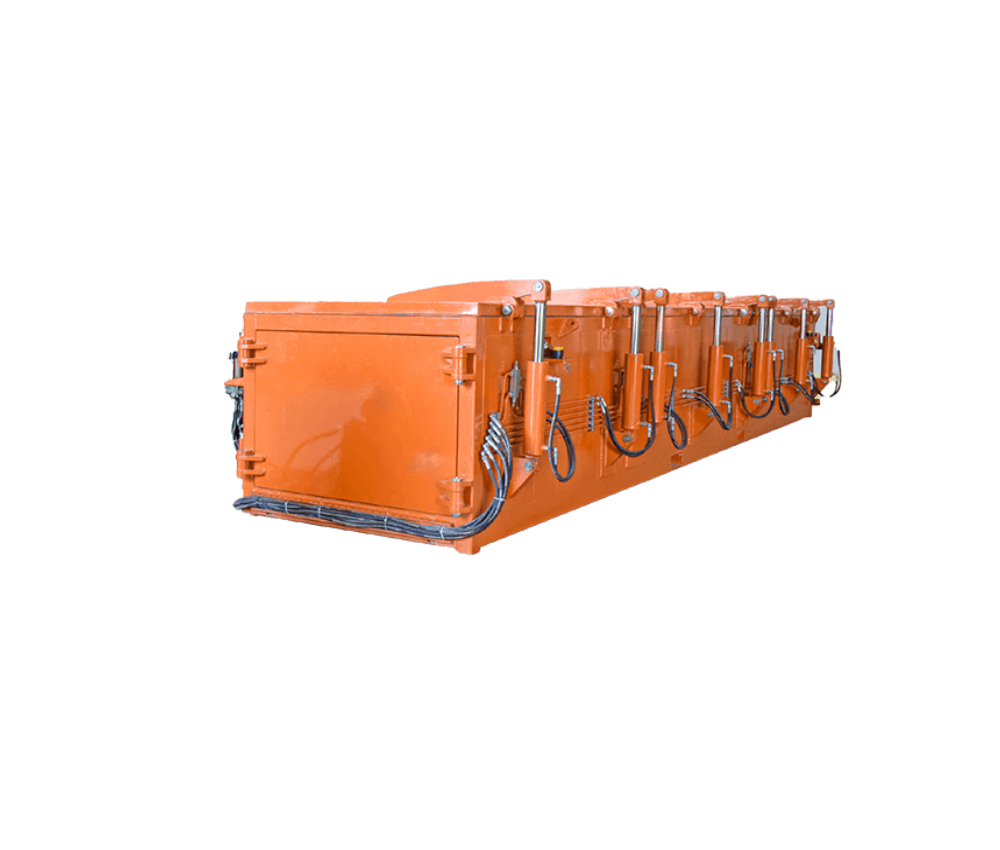

  防爆艙

防爆艙示意圖                                    工裝抱箍

  在水壓爆破實驗進行的過程中，待測殼體發生大面積形變、位移的幾率很大。為了減少殼體爆破對現場生產安全的威脅，水壓爆破試驗可在外部設置的防爆艙內進行。

  防爆艙殼體外殼體由堅固的碳鋼或合金制成。側面有液壓缸組成的執行機構能夠整體開關；兩側也可以單獨開關，方便裝配。在實驗艙內設置了緊固工裝，包含導軌與抱箍。這種設計使得待測工件的裝配和轉移變的輕松，節約了人工和時間。裝置內配備攝像頭，實時監測爆破形變畫面，可搭配應變片實現更加完整的力學分析與試驗。
